Instalar corretamente uma porta de enrolar rápida não é apenas uma questão de fixar um quadro a uma abertura. O instalador deve verificar os componentes fornecidos, montar e ancorar a porta no esquadro, ajustar o acionamento e o encoder corretamente, proteger e aterrar o sistema elétrico, alinhar os dispositivos de segurança, definir os limites de curso e testar todos os modos de operação antes da entrega.

Isto manual de instalação de porta de alta velocidade explica o processo completo para a configuração da porta de enrolar rápida em PVC/tecido SEPPES, conforme mostrado no nosso manual do usuário de portas industriais. Destina-se a ser uma referência prática para instaladores treinados, engenheiros de projeto, empreiteiros e equipes de manutenção de instalações.

Aviso importante de segurança: Portas de alta velocidade são equipamentos industriais motorizados. A instalação, o trabalho elétrico, a comissionamento, a manutenção e os reparos devem ser realizados por pessoal qualificado e treinado. Um eletricista qualificado deve realizar o trabalho elétrico de acordo com o diagrama de fiação fornecido e as regulamentações locais aplicáveis. O desenho de projeto aprovado e o manual específico do modelo fornecidos com a porta têm sempre prioridade sobre este guia geral.

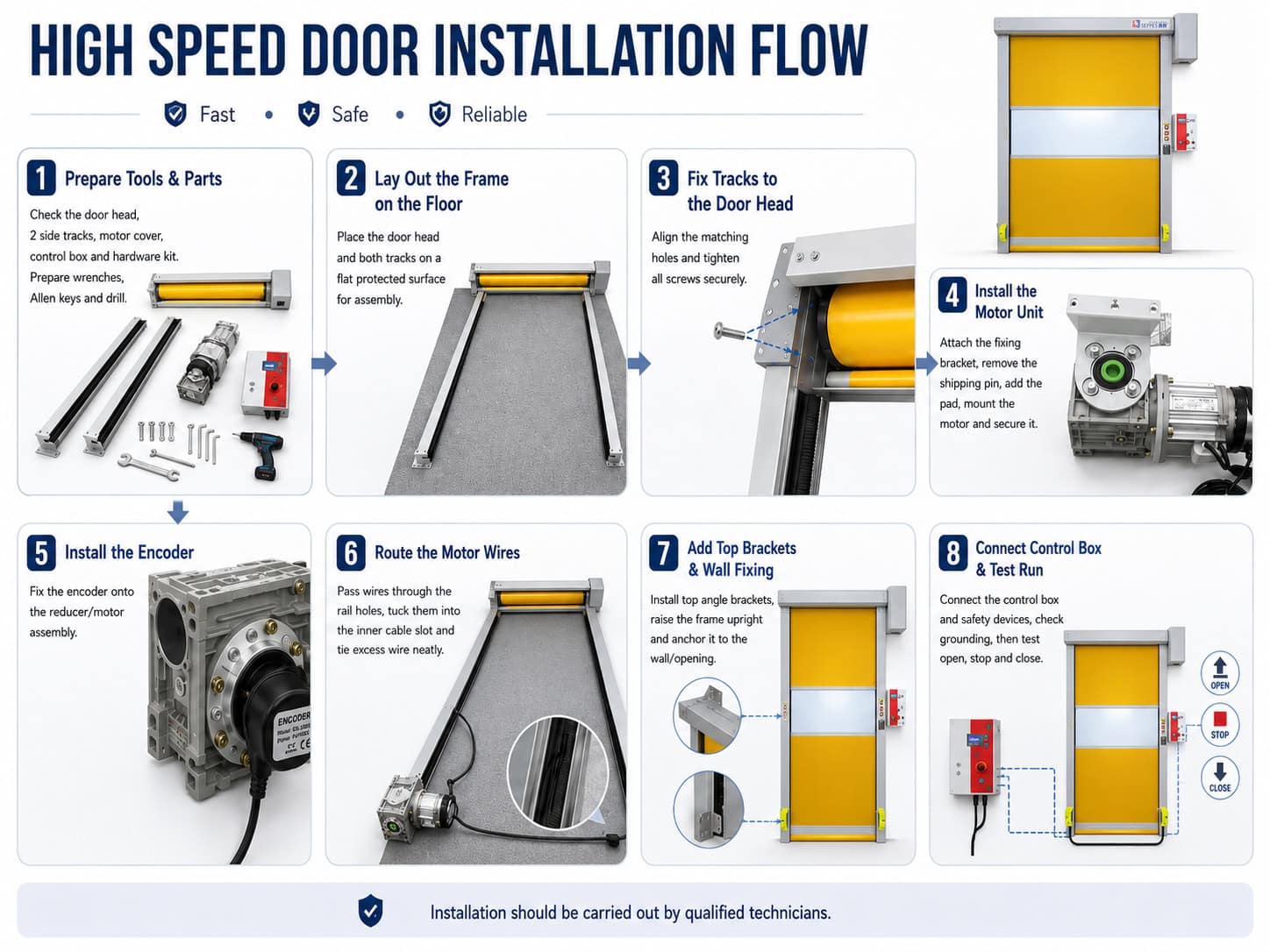

Instalação de Porta de Alta Velocidade em Resumo

Utilize isto manual de instalação de porta de alta velocidade na seguinte sequência:

1. Isole a área de trabalho e confirme o desenho de instalação aprovado.
2. Inspecione a remessa e identifique cada componente.
3. Verifique a abertura, a estrutura de suporte, as folgas, o lado do motor e a alimentação elétrica.
4. Monte o cabeçote e as guias laterais numa superfície plana e protegida.
5. Instale o motor, a conexão do redutor e o encoder absoluto.
6. Roteie e fixe os cabos do motor e do encoder.
7. Eleve, alinhe e ancore o conjunto da porta à estrutura de suporte.
8. Instale a caixa de controle, o aterramento, os sensores de segurança e os dispositivos de ativação.
9. Confirme a direção de operação e ajuste os limites de abertura e fechamento.
10. Teste a parada de emergência, os dispositivos de segurança, os controles de ativação e os ciclos repetidos.
11. Instale todas as tampas, documente as configurações e treine o operador.

Não energize a porta simplesmente porque a montagem mecânica parece completa. A porta está pronta para serviço somente após os dispositivos de segurança e os limites terem sido testados e a instalação ter passado por uma inspeção de entrega documentada.

1. Confirme que Este Manual Corresponde à Sua Porta

Este guia cobre a instalação geral de uma porta de enrolar rápida de cortina flexível SEPPES com:

• Um cabeçote ou caixa de porta contendo a cortina e o rolo
• Dois trilhos de guia laterais com escovas de vedação
• Um motor e redutor montados lateralmente
• Um encoder absoluto
• Uma caixa de controle elétrico
• Sensores de segurança fotoelétricos
• Dispositivos de ativação específicos do projeto, como botões de pressão, radar, detector de laço, cabo de tração ou controle remoto

A posição do motor pode ser do lado esquerdo ou direito quando vista do lado da instalação. Confirme o lado do motor solicitado antes da montagem. Uma porta de enrolar rápida espiral, porta de freezer isolada, porta de empilhamento, porta com zíper ou outra configuração especial pode usar uma estrutura e procedimento de instalação diferentes. Solicite o desenho específico do modelo correto se os componentes fornecidos não corresponderem ao arranjo descrito aqui.

2. Requisitos de Segurança Antes da Instalação

Estabeleça uma zona de exclusão ao redor da porta antes de desembalar ou montar a porta. Mantenha trabalhadores, veículos, crianças, animais, materiais combustíveis e equipamentos não relacionados afastados da área de instalação.

Siga estes requisitos durante todo o trabalho:

• Apenas pessoal qualificado pode instalar, comissionar, manter ou reparar a porta.
• Desligue e isole a alimentação elétrica principal antes de qualquer trabalho mecânico ou elétrico.
• Antes da fiação, mantenha a energia desconectada por mais de 10 minutos e aguarde até que o indicador da placa controladora se apague.
• Nunca trabalhe com as mãos molhadas. Utilize equipamento de proteção individual isolante adequado para trabalho elétrico.
• Não fique em pé, ande ou coloque ferramentas sob a cortina ou conjunto da porta durante a instalação, teste, abertura ou fechamento.
• Não permita que ninguém atravesse a abertura enquanto a cortina estiver em movimento.
• Mantenha o piso e toda a área de deslocamento da cortina desobstruídos.
• Não modifique o programa do controlador, o circuito de segurança, a configuração da porta ou os componentes fornecidos sem autorização.
• Não desmonte o controlador nem substitua peças sem aprovação da SEPPES ou de um prestador de serviços autorizado.

A equipe de instalação também deve seguir a avaliação de risco do local, o plano de elevação, o procedimento de bloqueio/etiquetagem e os requisitos elétricos e de construção locais aplicáveis.

Para projetos nos Estados Unidos, os instaladores e empregadores também devem revisar os requisitos oficiais da OSHA sobre Controlo de Energia Perigosa (Bloqueio/Etiquetagem) . Outros países e regiões podem impor regras diferentes ou adicionais.

3. Inspeção de Recebimento e Lista de Peças

Cada porta industrial é inspecionada antes do envio, mas danos de transporte ou pacotes faltantes devem ser identificados antes do início da instalação. Compare a entrega com a lista de embalagem e o pedido aprovado.

O envio padrão descrito no manual SEPPES inclui:

Componente	O que inspecionar
Cabeçote/caixa da porta com cortina	Amassados, riscos, danos na cortina, danos no rolo ou eixo
Trilhos de guia esquerdo e direito	Retilineidade, escovas de vedação, furos de fixação, ranhuras para passagem de cabos
Motor e tampa do motor	Lado correto do motor, condição do conector e do cabo, danos visíveis
Sistema de controle elétrico	Especificação correta da alimentação, invólucro e botões sem danos
Caixa de hardware/acessórios	Parafusos de fixação, suporte de fixação do motor, almofada de borracha, pino do eixo, suportes angulares e outros hardwares fornecidos
Conjunto do sensor de segurança fotoelétrico	Transmissor, receptor/refletor, cabos, suportes e fixações
Controles opcionais	Radar, detector de laço, cabo de tração, controle remoto, airbag/borracha de segurança, intertravamento ou outros acessórios encomendados

Não descarte o pino do eixo do motor ou pequenas almofadas como material de embalagem. Separe e identifique o hardware antes da montagem. Se o pedido estiver incompleto, o lado do motor estiver incorreto ou qualquer peça crítica estiver danificada, pare e entre em contato com o fornecedor antes de perfurar ou energizar a porta.

4. Verificações do Local e da Abertura

O desenho aprovado deve definir o tamanho da abertura, pé-direito, espaço lateral, posição do motor, posição da caixa de controle, pontos de fixação e alimentação elétrica necessária. Reconfira essas condições no local, pois uma porta precisa não pode compensar uma abertura inadequada ou fora de esquadro.

Antes da montagem, confirme:

• A largura e a altura livres da abertura correspondem ao desenho aprovado.
• A parede de suporte ou estrutura de aço é adequada para as ancoragens especificadas e cargas operacionais.
• A verga, o piso e as superfícies de fixação estão completos e livres de material solto.
• Há pé-direito suficiente para o cabeçalho, motor, tampas e acesso para manutenção.
• Há espaço lateral suficiente no lado selecionado do motor.
• O piso e a parede circundante estão suficientemente nivelados e no prumo para alinhamento.
• Tubulações, bandejas de cabos, luminárias, sprinklers, transportadores e outros equipamentos não interferem com a porta.
• A localização do controlador é visível, acessível e protegida contra tráfego e água.
• A alimentação elétrica real corresponde à placa de identificação da porta e ao desenho elétrico do projeto.
• A linha do sensor de segurança está desobstruída e os dispositivos de ativação são adequados para a rota de tráfego.

Não escolha ancoragens apenas por hábito. O tipo, tamanho, quantidade e profundidade de embutimento da ancoragem dependem do material de suporte e do projeto aprovado.

5. Ferramentas e Equipamentos

O manual do usuário SEPPES lista chaves de 12, 13, 14 e 17 mm, um conjunto de chaves Allen e um conjunto de brocas para a montagem básica. O instalador normalmente também precisará de equipamentos adequados de medição e acesso no local.

Prepare:

• Chaves ou soquetes de 12, 13, 14 e 17 mm
• Conjunto de chaves Allen
• Furadeira elétrica e brocas adequadas para o material de suporte
• Fita métrica, esquadro, nível de bolha ou laser e ferramentas de verificação de prumo
• Ancoragens aprovadas e ferramentas de fixação especificadas para o projeto
• Equipamentos adequados de elevação e acesso
• Equipamentos de gerenciamento de cabos e teste elétrico
• Dispositivos de bloqueio/etiquetagem e equipamentos de proteção individual necessários

Use apenas equipamentos não danificados e com classificação correta. Proteja a estrutura pintada e a cortina do piso, bordas afiadas, cavacos de perfuração e detritos de solda.

6. Manual de Instalação Passo a Passo da Porta de Alta Velocidade

Passo 1: Prepare uma Área Plana para Montagem

Encontre uma área limpa e plana grande o suficiente para a estrutura completa da porta. Coloque papelão, filme protetor ou outra camada não abrasiva no piso para evitar arranhões.

Posicione o cabeçalho e os trilhos-guia na orientação mostrada no desenho fornecido. O manual SEPPES recomenda colocar o cabeçalho e os trilhos com a face para baixo/invertida no piso para facilitar a conexão inicial. Confirme o lado do motor antes de apertar qualquer coisa.

Passo 2: Conecte as Guias Laterais ao Cabeçalho

Alinhe os furos de fixação correspondentes nos trilhos-guia esquerdo e direito com os furos na caixa do cabeçalho. Insira os parafusos fornecidos, engate todos os fixadores primeiro e aperte-os uniformemente com a chave correta.

Verifique se:

• As guias esquerda e direita estão nos lados corretos.
• As entradas das guias estão alinhadas com o percurso da cortina.
• Os trilhos-guia não estão torcidos.
• As juntas entre cabeçalho e guias estão totalmente assentadas.
• Todos os parafusos de conexão estão apertados e nenhum cabo está preso.

Neste estágio, as três partes principais devem formar um conjunto rígido em forma de U.

Passo 3: Monte o Suporte de Fixação do Motor

Localize o suporte/base de fixação do motor na caixa de acessórios de hardware. Fixe-o ao motor com os quatro parafusos fornecidos, conforme mostrado no manual específico do modelo.

Não levante ou carregue o motor pelos cabos. Mantenha o conector do motor, o cabo do freio, o cabo do encoder e a interface do eixo limpos e protegidos.

Passo 4: Conecte o Motor ao Eixo da Porta

O manual SEPPES mostra um pino de retenção preso com fita ao eixo do motor para transporte. Remova a fita, guarde o pino para instalação e posicione a almofada de borracha fornecida sob o conjunto do motor.

Alinhe o redutor com o eixo da porta e deslize-o para a posição sem martelar ou forçar as peças. O eixo da porta deve entrar mais da metade da profundidade da conexão do redutor. Instale o hardware de retenção e aperte os parafusos de fixação inferiores.

Antes de continuar, confirme se:

• O motor está apoiado pelo suporte e almofada corretos.
• O motor e o eixo da porta estão alinhados.
• O engate do eixo é superior à metade da profundidade do redutor.
• O pino de retenção e os parafusos de fixação estão instalados.
• Nenhum cabo está esticado, pinçado ou roteado sobre uma peça móvel.

Passo 5: Instale o Encoder Absoluto

O sistema de controle de curso usa um encoder absoluto externo. Insira a base do ímã de indução do encoder no redutor e certifique-se de que esteja próxima à face final do redutor. Fixe o encoder firmemente ao redutor usando os parafusos fornecidos, em seguida, insira e aperte o plugue de aviação.

Posição incorreta do ímã, plugue solto, fiação danificada ou encoder danificado podem produzir uma falha no encoder ou impedir o ajuste preciso do limite de curso. Não bata no encoder nem puxe o cabo durante a instalação.

Passo 6: Roteie os Cabos do Motor e do Encoder

Passe os fios do motor pelo primeiro furo redondo no trilho-guia, roteie-os dentro do trilho e traga-os para fora pelo segundo furo redondo, seguindo a disposição mostrada no manual fornecido.

Coloque os fios completamente dentro do canal interno de roteamento de cabos. Prenda qualquer excesso de cabo para que não possa tocar na cortina, rolo, eixo, percurso da guia ou pontos de fixação. Proteja o cabo em cada abertura metálica e mantenha a separação necessária entre a fiação de potência e de sinal.

Etapa 7: Fixar os Suportes Angulares do Cabeçalho

Instale os suportes angulares de fixação fornecidos na parte superior do cabeçalho. O manual da SEPPES mostra suportes em ambas as extremidades e, quando previsto, no meio do cabeçalho.

Engate os fixadores, verifique a orientação dos suportes e aperte-os firmemente. Esses suportes fazem parte da conexão entre o cabeçalho e a estrutura de suporte; não os omita nem os substitua por ferragens não aprovadas.

Etapa 8: Elevar, Posicionar e Ancorar a Porta

Eleve a porta montada utilizando o método aprovado no local e equipamento adequado. Siga o plano de içamento do projeto e mantenha todos fora das zonas de queda e movimento.

Posicione a porta ao redor da abertura estrutural. Verifique o nível do cabeçalho, o prumo de ambas as guias laterais, a consistência do espaçamento das guias e o esquadro do quadro completo. Os suportes temporários devem segurar o conjunto com segurança enquanto as âncoras permanentes são instaladas.

Fixe os suportes angulares superiores e as guias laterais na parede de suporte aprovada ou na estrutura de aço, em seguida, complete os pontos de fixação inferior/ao solo necessários. Aperte as âncoras em uma sequência controlada e verifique novamente o alinhamento após o aperto.

A porta instalada deve estar estável, nivelada e firmemente conectada à parede ou ao quadro de instalação. Um quadro torcido pode causar atrito, deslocamento irregular da cortina, má vedação, desgaste prematuro e desalinhamento não confiável dos sensores de segurança.

Etapa 9: Instalar a Caixa de Controle e Completar as Conexões Elétricas

Monte a caixa de controle no local aprovado, onde o operador possa usar a parada de emergência com segurança e observar a porta sem ficar em sua trajetória de movimento.

O trabalho elétrico deve ser concluído por um eletricista qualificado utilizando o diagrama de fiação específico do modelo. O manual exige que o motor e o controlador sejam aterrados com segurança. Especifica um condutor de aterramento de cobre de pelo menos 3,5 mm² e uma resistência de aterramento abaixo de 10 ohms. Também exige um dispositivo de proteção contra fugas com corrente de disparo de 0,03 A, ou um sistema de energia protegido equivalente.

Observe estas precauções do controlador:

• Verifique se a alimentação corresponde à placa de identificação e ao desenho do projeto.
• Isole a energia por mais de 10 minutos antes da fiação e aguarde o indicador da placa apagar.
• Aterre tanto o motor quanto o controlador.
• Não instale um contator eletromagnético, capacitor de absorção ou outro dispositivo de absorção resistência-capacitância entre o controlador e o motor.
• Não realize outro teste de tensão suportada no controlador.
• Mantenha os cabos protegidos, identificados e afastados de peças móveis.
• Não energize o sistema com as tampas abertas, a menos que o procedimento de comissionamento autorizado exija especificamente.

O diagrama de fiação fornecido e o código local aplicável têm prioridade se diferirem dos valores gerais acima.

Etapa 10: Instalar Dispositivos de Segurança e Ativação

Instale o transmissor e o receptor/refletor de segurança fotoelétrico em lados opostos da abertura. Alinhe-os precisamente, aperte seus suportes, proteja seus cabos e certifique-se de que o feixe não seja bloqueado pelo quadro, condições do piso, materiais armazenados ou equipamentos de tráfego normal.

Conecte os dispositivos de ativação solicitados aos terminais definidos no diagrama do controlador fornecido. Dependendo do projeto, estes podem incluir:

• Botoeira
• Radar ou sensor de movimento
• Detector de laço geomagnético/veicular
• Interruptor de cabo de tração
• Pressione o controle remoto para abrir a porta.
• Interruptor de ciclo com chave única
• Borda inferior de segurança ou airbag
• Sinal de intertravamento ou de automação/gestão predial

Não ponteie, desvie ou desabilite uma entrada de segurança para fazer a porta funcionar.

Etapa 11: Confirmar a Direção e Ajustar os Limites de Curso

Libere a passagem da porta e mantenha todo o pessoal fora da zona de movimento. Use o modo de jog autorizado do controlador para confirmar que o comando de abertura move a cortina para cima e o comando de fechamento a move para baixo.

Ajuste as posições de origem, totalmente aberto e totalmente fechado de acordo com a versão do controlador fornecida com a porta. Evite ajustar o limite inferior de forma tão agressiva que a viga inferior comprima, dobre ou force contra o piso. Evite ajustar o limite superior tão alto que a cortina, a viga inferior ou as barras de vento entrem em uma posição insegura no cabeçalho.

Se a porta se mover na direção errada, não encontrar sua posição do encoder ou relatar uma falha de limite/encoder, pare o comissionamento e verifique a fiação aprovada e o procedimento do controlador. Não opere o motor repetidamente contra um limite incorreto.

Etapa 12: Comissionar e Testar a Porta

O comissionamento deve comprovar que o sistema completo funciona com segurança, não apenas que o motor gira. Teste pelo menos o seguinte:

1. Botões de abrir, fechar, parar e parada de emergência.
2. Direção correta de abertura e fechamento.
3. Limites de totalmente aberto e totalmente fechado.
4. Resposta de segurança fotoelétrica durante um ciclo de fechamento.
5. Resposta da borda de segurança/airbag, se instalado.
6. Radar, detector de laço, cabo de tração, controle remoto, intertravamento ou outro dispositivo de ativação solicitado.
7. Rastreamento da cortina em ambas as guias.
8. Posição e vedação da viga inferior.
9. Operação do motor, redutor e encoder sem ruído anormal, vibração ou superaquecimento.
10. Vários ciclos repetidos com a passagem mantida livre.

O manual observa que um dispositivo fotoelétrico desalinhado pode impedir a porta de fechar porque o sistema de controle interpreta a falta do feixe como uma condição insegura. Corrija o alinhamento; nunca desvie o sensor.

Etapa 13: Instalar as Coberturas e Completar a Entrega

Após todos os testes serem aprovados, isole a energia conforme necessário, instale as coberturas do motor e do cabeçalho, remova ferramentas e detritos de perfuração e restaure a área de trabalho.

Registre:

• Modelo e número de série da porta
• Tensão de alimentação e versão do controlador
• Lado do motor
• Ajustes finais dos limites
• Resultados dos testes dos dispositivos de segurança
• Dispositivos de ativação instalados
• Data de instalação e comissionamento
• Detalhes do instalador e eletricista
• Quaisquer desvios aprovados do desenho

Entregue ao proprietário o manual específico do modelo, diagrama de fiação, instruções de manutenção e contato de serviço. Treine os operadores autorizados nos controles normais, parada de emergência, verificações visuais diárias, uso seguro e relato de falhas. Mantenha o manual próximo à porta e prontamente acessível.

7. Lista de Verificação de Inspeção da Instalação da Porta de Alta Velocidade

Utilize isto manual de instalação de porta de alta velocidade Lista de verificação antes de assinar a entrega:

Ponto de inspeção	Critério de aprovação
Remessa	Os componentes correspondem ao pedido; não há danos não resolvidos ou peças de segurança ausentes
Estrutura	Nível do cabeçalho; guias no prumo, esquadro, paralelas e sem torção
Fixações	Cabeçalho, guias, conexões de parede/estrutura e pontos de aterramento seguros
Motor	Lado correto, suporte e calço instalados, engate do eixo correto, fixadores apertados
Encoder	Ímã posicionado corretamente, encoder seguro, plugue aviação apertado
Cabos	Protegidos, fixados nos canais de roteamento, etiquetados e livres de peças móveis
Elétrica	Alimentação correta, isolamento, aterramento, proteção e invólucros fechados
Percurso da cortina	A cortina se desloca suavemente, sem atrito, enganchamento ou obstrução
Fins de curso	Posições de totalmente aberto e totalmente fechado ajustadas corretamente
Dispositivos de Segurança	Parada de emergência, sensores fotoelétricos e borda/airbag opcionais testados
Acionamento	Todos os botões de comando, sensores, controles remotos ou intertravamentos solicitados operam corretamente
Coberturas e área	Coberturas instaladas; abertura limpa; etiquetas de aviso visíveis
Entrega	Manual fornecido, testes registrados e operadores treinados

Se algum item falhar, mantenha a porta fora de serviço até que um técnico qualificado corrija e reteste o item.

8. Erros Comuns de Instalação a Evitar

Montagem do Lado Errado do Motor

Arranjos de motor do lado esquerdo e direito não são intercambiáveis no último minuto. Confirme o desenho aprovado antes de conectar as guias e o cabeçalho.

Descarte do Pino do Eixo ou Calço de Borracha

Peças pequenas de montagem do motor podem ser fixadas com fita ou embaladas separadamente. Identifique-as durante a inspeção de recebimento e instale-as conforme mostrado no manual fornecido.

Engate Insuficiente do Eixo

O manual exige que o eixo da porta entre mais da metade da profundidade do redutor. O engate inadequado pode causar mau alinhamento ou danos ao acionamento.

Fixação de uma Estrutura Fora de Esquadro

Apertar os ancoradouros antes de verificar nível, prumo e esquadro pode torcer as guias. Reavalie o alinhamento durante toda a sequência de fixação.

Deixar Cabos Soltos

A fiação solta pode roçar contra a cortina, rolo, eixo ou percurso da guia. Use o canal interno para cabos e proteja os cabos nas aberturas metálicas.

Energizar Antes das Verificações de Aterramento e Segurança

O motor e o controlador devem ser aterrados antes da operação. Os dispositivos de segurança devem ser instalados e testados antes da ciclagem normal.

Comissionamento com Pessoas na Abertura

Nenhuma pessoa deve ficar ou passar sob a porta durante a instalação, ajuste de fins de curso ou teste. Use uma zona de exclusão e um operador de comissionamento designado.

Bypass de um Sensor Fotoelétrico

Uma porta que não fecha pode estar respondendo corretamente a um feixe de segurança bloqueado ou desalinhado. Encontre e corrija a causa em vez de fazer bypass na entrada.

Alteração de Parâmetros do Controlador Sem Autorização

Alterações não aprovadas podem modificar direção, velocidade, fins de curso, comportamento de segurança ou lógica de intertravamento. Registre as configurações aprovadas e restrinja o acesso a pessoal treinado.

9. Resolução Básica de Problemas Após a Instalação

As verificações a seguir complementam esta manual de instalação de porta de alta velocidade; elas não substituem o diagnóstico por um técnico de serviço qualificado.

A Porta Não se Move

Confirme se a alimentação elétrica está disponível e se o botão de parada de emergência está liberado. Verifique o display do controlador e siga o procedimento de falha específico do modelo. Não abra o invólucro do controle nem teste circuitos energizados, a menos que você seja um técnico qualificado e autorizado.

A Porta Abre, Mas Não Fecha

Remova qualquer obstrução da entrada e inspecione os dispositivos de segurança fotoelétricos. Confirme se o transmissor está alinhado com o receptor/refletor e se ambos os suportes estão seguros. Um dispositivo de segurança com defeito ou desalinhado pode impedir intencionalmente o fechamento.

Os Fins de Curso Estão Incorretos ou a Porta Funciona Lentamente

Pare de usar a porta e registre o código de falha exibido no controlador. Fins de curso incorretos, falhas no encoder, danos nos cabos, plugues aviação soltos, resistência mecânica ou configurações do controlador podem exigir orientação remota ou serviço do fabricante.

Há Ruído Anormal, Vibração ou Travamento

Pressione a parada de emergência, isole a energia e mantenha a área fechada. Inspecione apenas dentro do escopo autorizado do usuário. Contate um técnico de serviço qualificado se a cortina, guias, viga inferior, barras de vento, motor, redutor, encoder ou pontos fixos estiverem danificados, soltos ou deformados.

10. Manutenção Após a Instalação

A instalação correta é o início da vida útil da porta, não o fim do trabalho. Isto manual de instalação de porta de alta velocidade recomenda a seguinte linha de base:

• Pelo menos semanalmente: Inspecione a cortina, as nervuras de resistência ao vento, a viga inferior, os trilhos-guia, os pontos de fixação na parede/piso e os suportes de montagem. Pare de usar a porta se qualquer peça estiver danificada, deformada, solta ou destacada.
• Diariamente/conforme necessário: Mantenha a cortina, a estrutura, os trilhos-guia e a área de operação limpos. Remova detritos e objetos armazenados da entrada e sob a cortina.
• A cada 12 meses: Reaperte todos os parafusos de fixação e conexão e verifique se os fins de curso de abertura e fechamento não mudaram.
• Após os primeiros 12 meses, a cada três meses: Lubrifique os componentes de transmissão conforme especificado para o motor e sistema de acionamento instalados.
• De acordo com a frequência de uso: Verifique o ruído do motor, a suavidade de operação, as posições de fim de curso e a condição das escovas de vedação.

O intervalo real de manutenção pode precisar ser menor em ambientes empoeirados, corrosivos, úmidos, frios, de alto ciclo ou propensos a impactos. Siga o contador de manutenção, o manual do motor, o contrato de serviço e o plano de manutenção preventiva do local.

Perguntas Frequentes

Posso instalar uma porta de alta velocidade eu mesmo?

Não. Uma porta de alta velocidade deve ser instalada e comissionada por pessoal qualificado e treinado. A fiação elétrica deve ser concluída por um eletricista qualificado. A instalação incorreta pode criar riscos de esmagamento, elétricos, queda de componentes ou movimentos descontrolados, além de afetar a cobertura da garantia.

Quais ferramentas são necessárias para a instalação de uma porta de alta velocidade?

O manual da SEPPES lista chaves de 12, 13, 14 e 17 mm, chaves Allen e um conjunto de furadeira. Os instaladores também precisam de ferramentas de medição e nivelamento, ancoragens aprovadas no projeto, equipamentos adequados de elevação/acesso, ferramentas de gerenciamento de cabos, equipamentos de teste elétrico, dispositivos de bloqueio e equipamentos de proteção individual.

Quanto tempo leva para instalar uma porta de alta velocidade?

O tempo de instalação depende do tamanho e tipo da porta, da construção da parede, do equipamento de acesso, da preparação elétrica, do número de dispositivos de segurança e ativação e da prontidão do local. Peça ao instalador para confirmar uma declaração de método e cronograma específicos do projeto após verificar a abertura e o desenho aprovado.

Quanto espaço livre no topo e nas laterais são necessários?

A folga depende do modelo da porta, do tamanho da abertura, do lado do motor, do design da tampa e dos acessórios. Use o desenho de projeto aprovado da SEPPES em vez de uma dimensão genérica. Envie a largura e altura da abertura, o espaço livre no topo, o espaço lateral esquerdo e direito, o material da parede e fotos do local ao solicitar a confirmação.

Por que minha porta de alta velocidade abre, mas não fecha?

Primeiro, verifique se há obstrução e confirme se a parada de emergência foi liberada. Em seguida, inspecione o alinhamento do sensor fotoelétrico de segurança. O controlador pode impedir o fechamento quando não recebe um sinal de segurança válido. Não desvie o sensor; corrija o alinhamento ou entre em contato com um técnico qualificado.

Como são definidos os limites de abertura e fechamento?

O instalador confirma a direção no modo de avanço manual e define as posições de origem, totalmente aberto e totalmente fechado por meio do procedimento do controlador fornecido. O menu exato e o método de limite dependem da versão do controlador, portanto, use o manual específico do modelo e tenha um técnico treinado para concluir a configuração.

Com que frequência uma porta de alta velocidade deve ser mantida?

O manual da SEPPES recomenda verificações de condição pelo menos semanais, limpeza conforme necessário, reaperto anual dos parafusos de fixação e conexão e lubrificação da transmissão a cada três meses após os primeiros 12 meses. Ambientes de alto ciclo ou agressivos podem exigir intervalos mais curtos.

Este manual de instalação de porta de alta velocidade é adequado para toda porta rápida?

Não. É um guia geral para a configuração de porta rápida de enrolar com cortina flexível da SEPPES descrita acima. Portas com zíper, portas de freezer, portas de empilhamento, portas espirais e projetos especiais de automação podem usar componentes, folgas, fiação e etapas de comissionamento diferentes. Sempre solicite o manual e o desenho para o modelo e número de série exatos.

Obtenha Suporte de Instalação Específico do Modelo

Uma instalação confiável começa antes de a remessa ser aberta. Para um desenho específico do modelo, diagrama de fiação, vídeo de instalação ou revisão técnica, envie para a SEPPES:

• Largura e altura livres da abertura
• Espaço livre disponível no topo e laterais esquerda/direita
• Material da parede ou estrutura de suporte
• Lado do motor necessário
• País de instalação e fornecimento elétrico
• Ambiente interno/externo e aplicação
• Tipo de tráfego de veículos e pedestres
• Dispositivos de segurança e ativação necessários
• Fotos ou desenhos do local

Explore a Porta de alta velocidade em PVC da SEPPES ou entre em contato com a SEPPES para suporte de instalação e orçamento de projeto.
